強力マグネット足場

カタログ

詳細情報を「電子カタログ」でご覧いただけます。


現場使用例

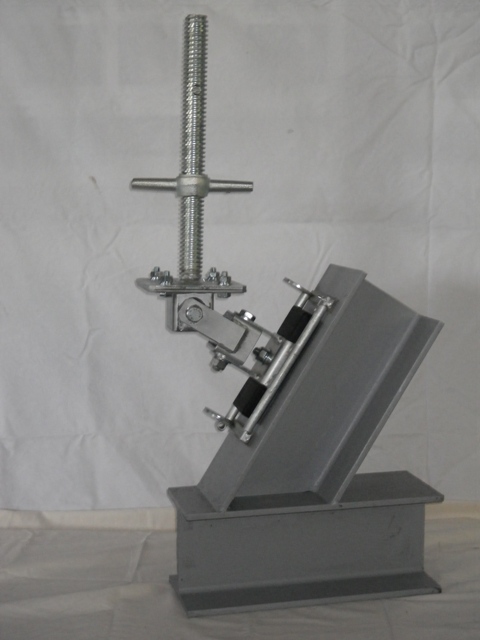

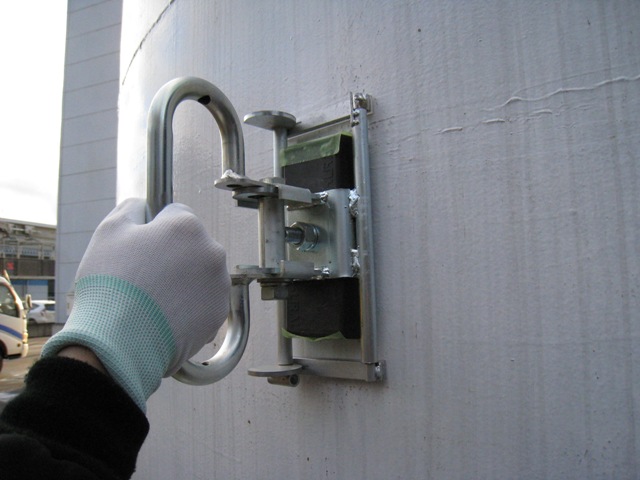

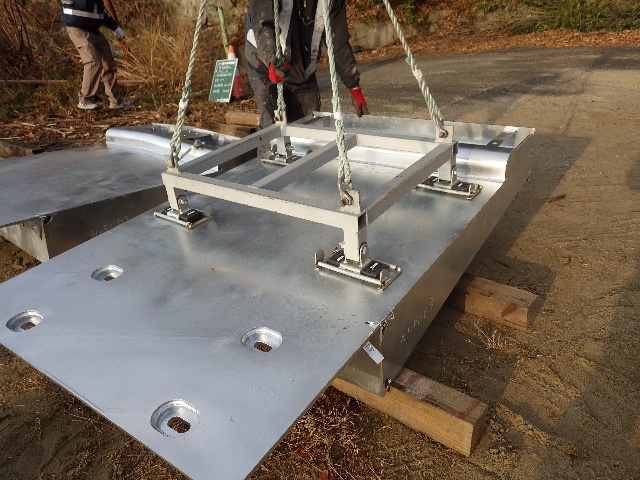

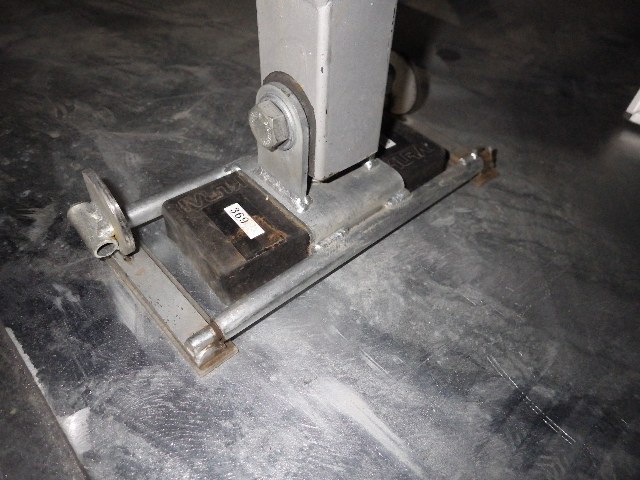

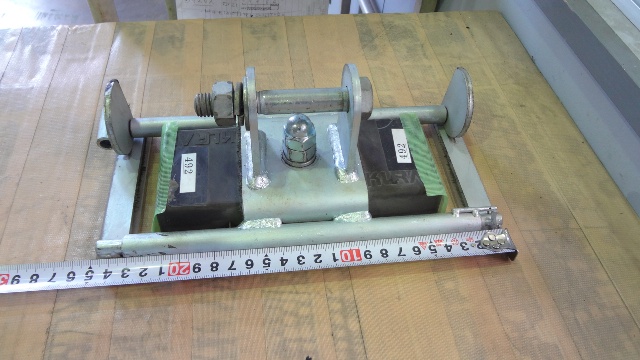

強力マグネットの使用例





サムネイルクリックで拡大表示します。

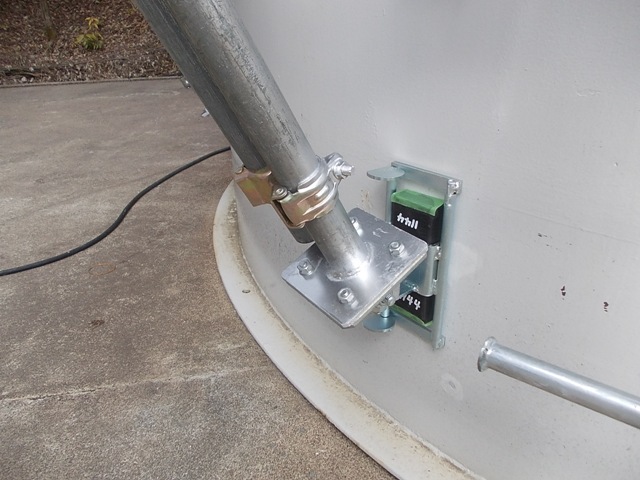

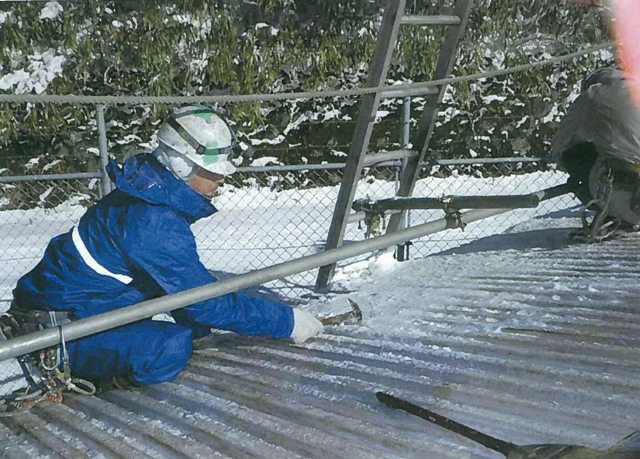

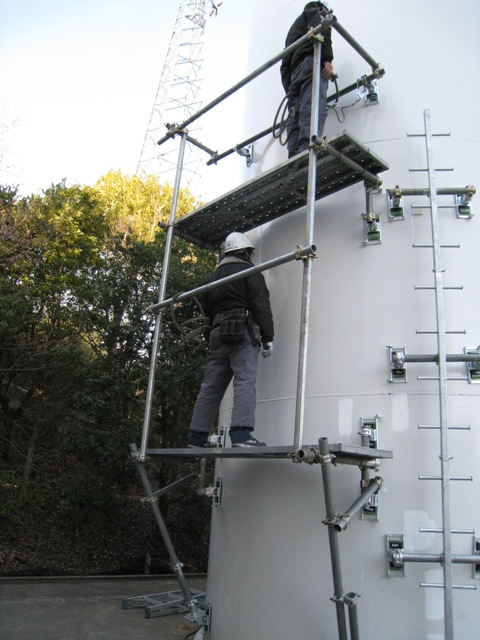

強力マグネット足場の使用例





サムネイルクリックで拡大表示します。

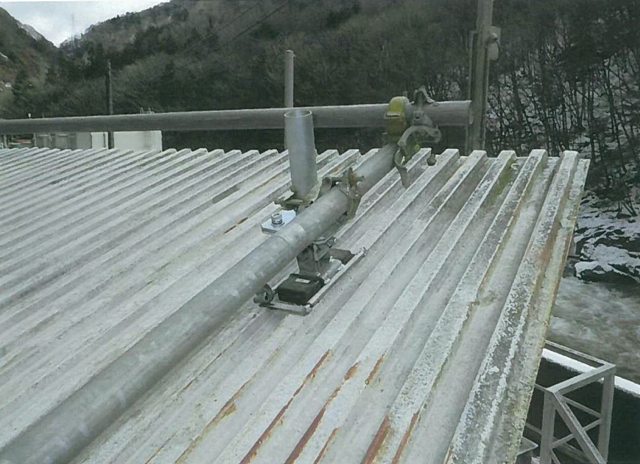

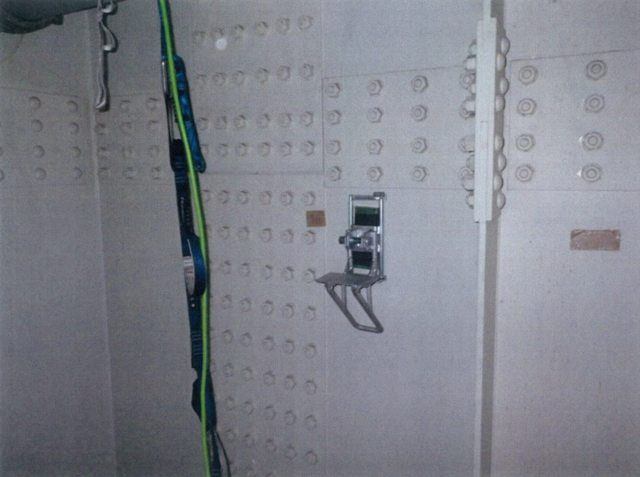

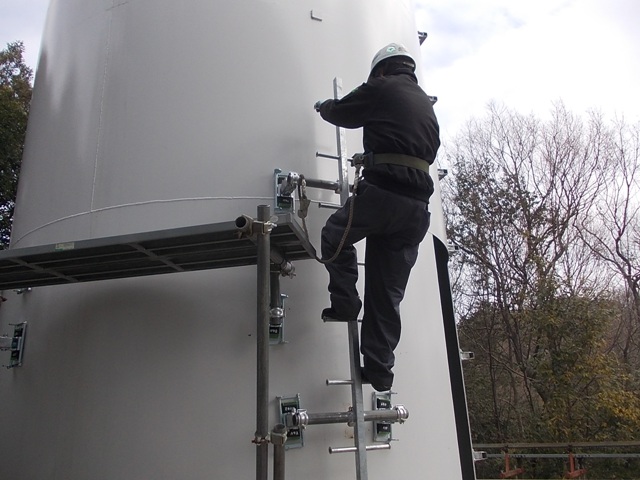

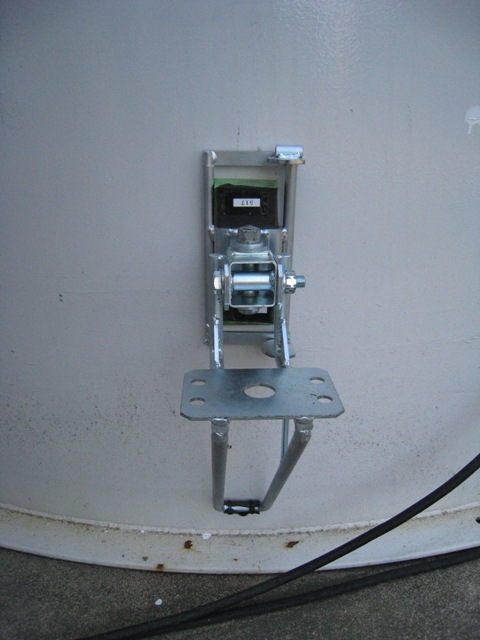

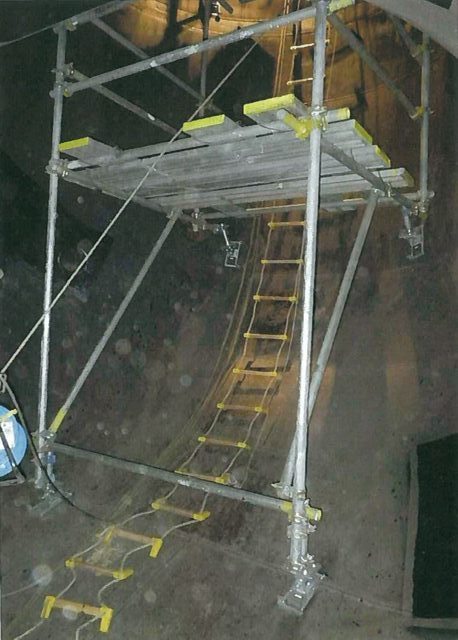

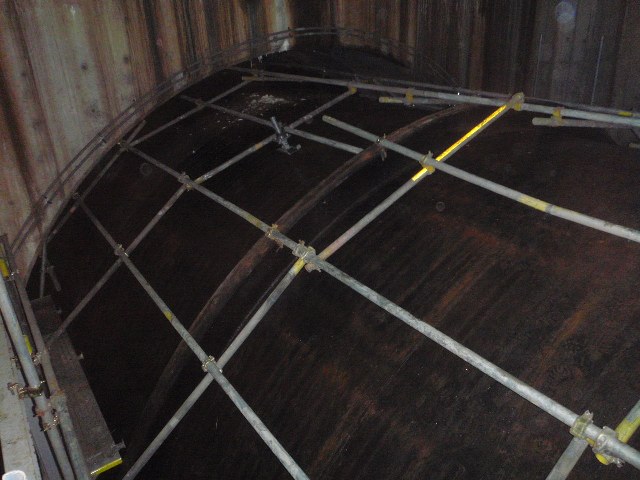

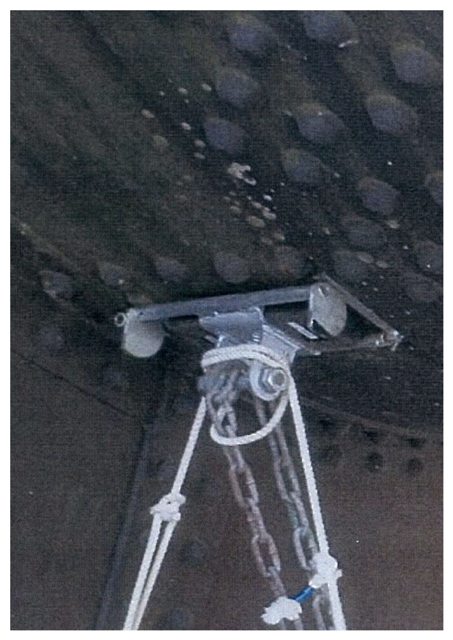

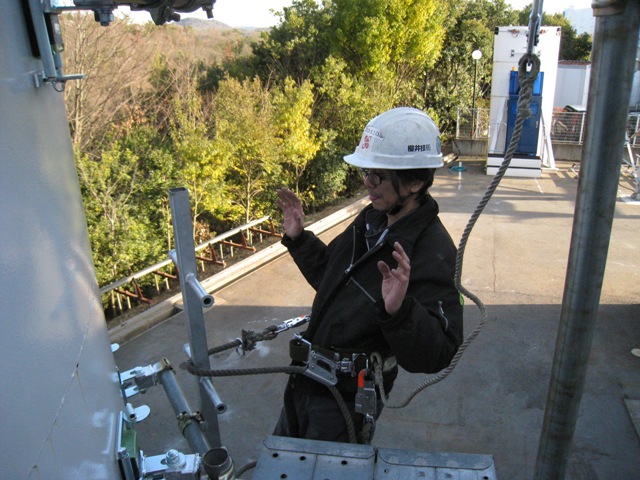

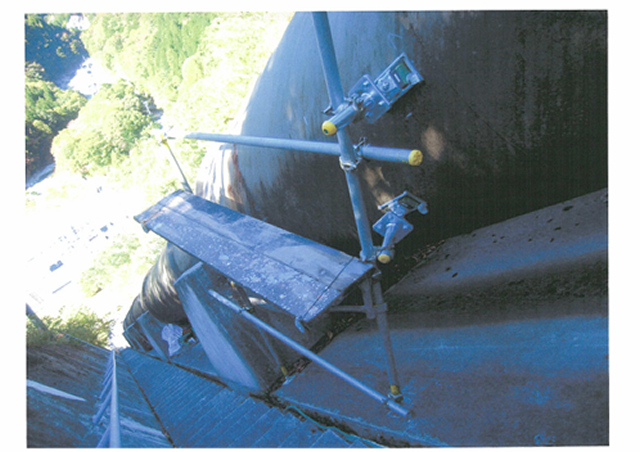

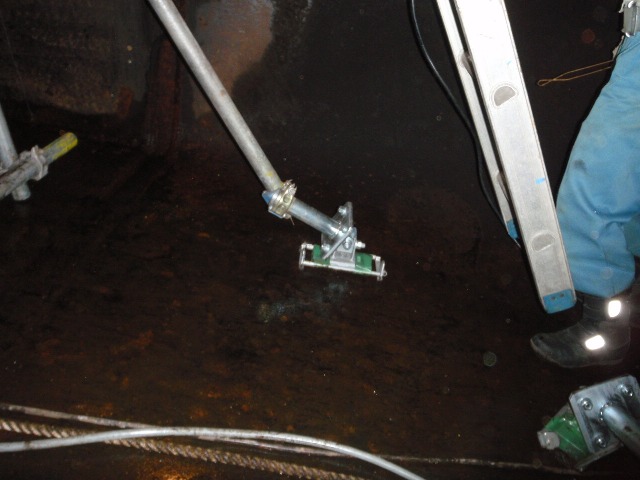

マグネット足場 使用例





サムネイルクリックで拡大表示します。

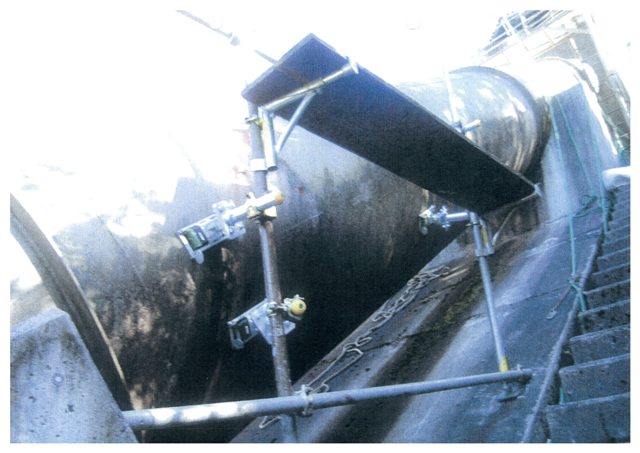

マグネット足場 使用例(於ダムの水門)



サムネイルクリックで拡大表示します。

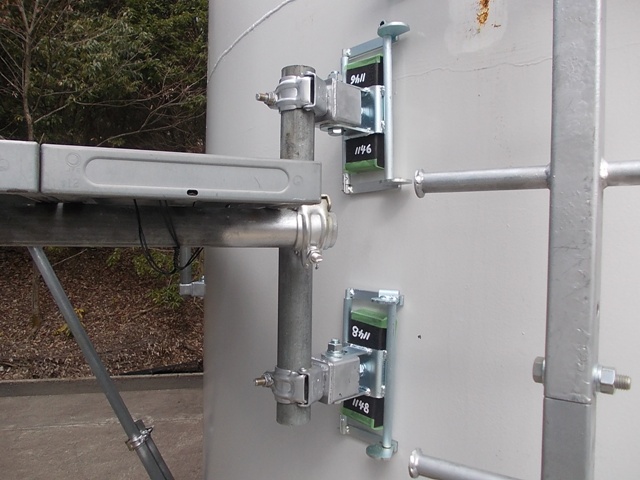

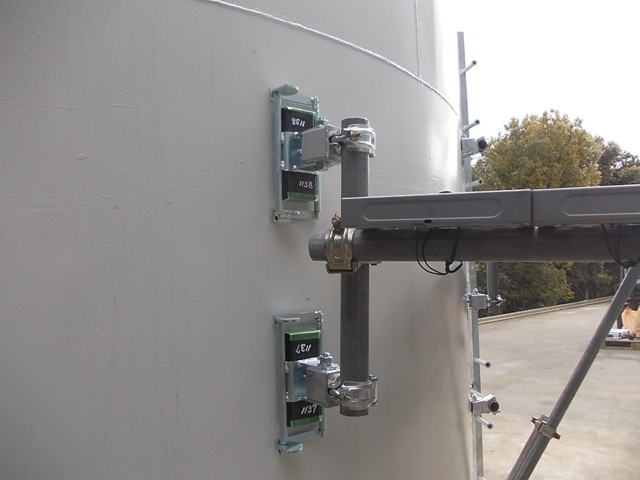

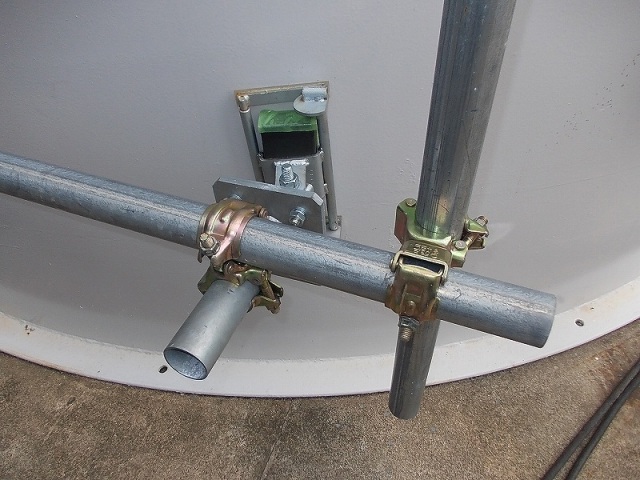

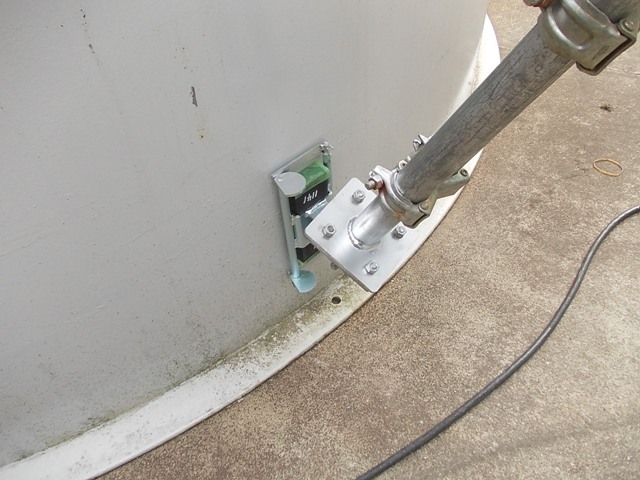

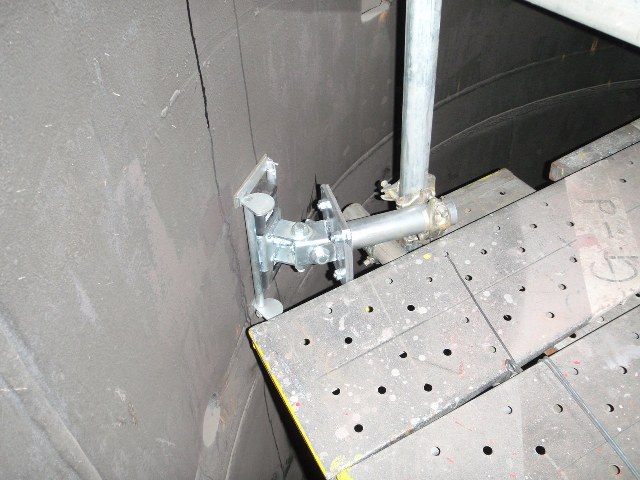

マグネット足場 使用例(足場の壁つなぎ用にマグネットを使用)



サムネイルクリックで拡大表示します。

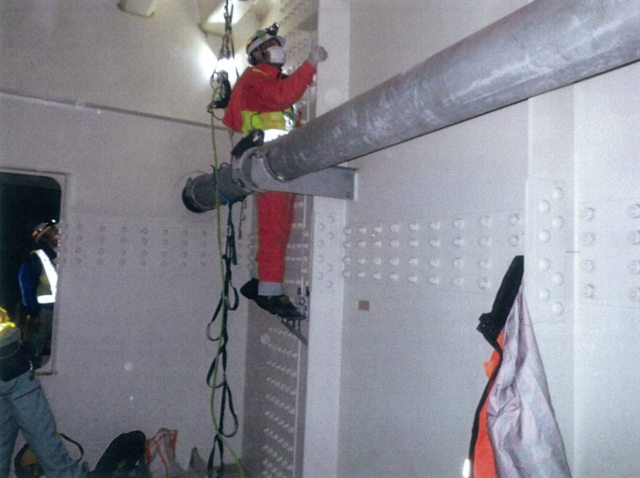

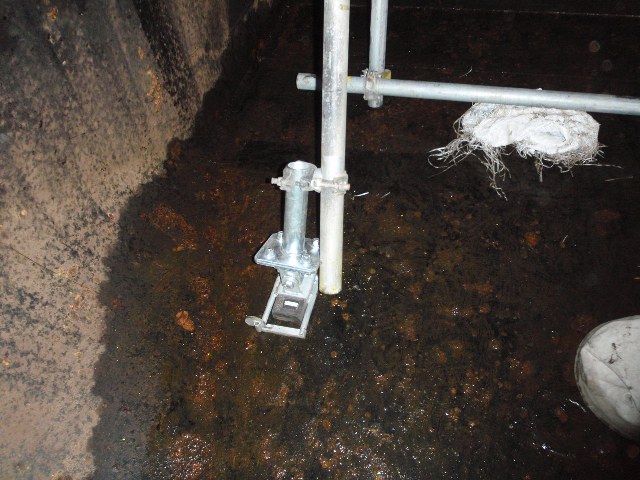

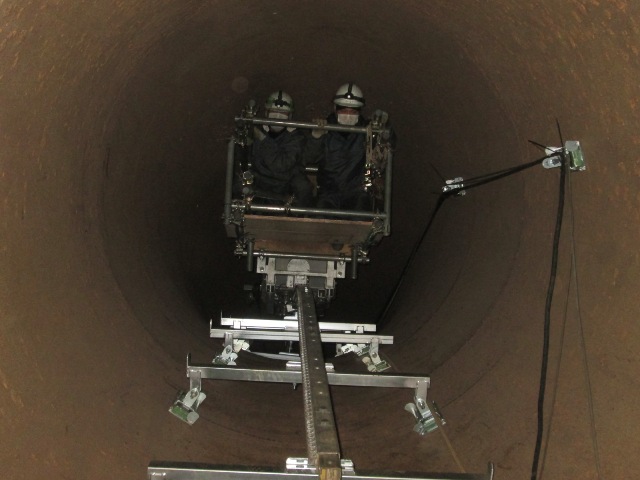

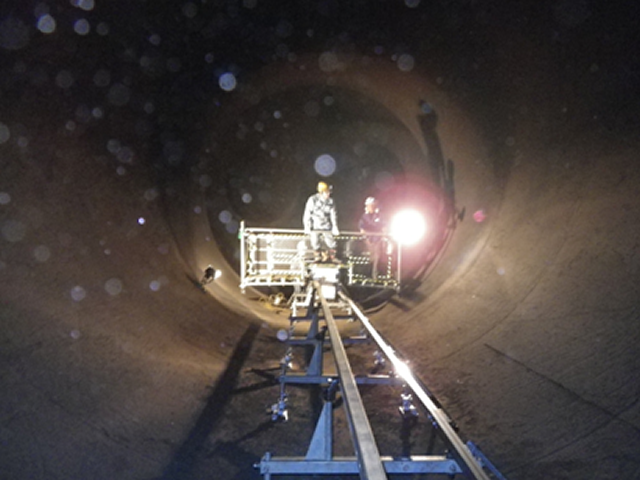

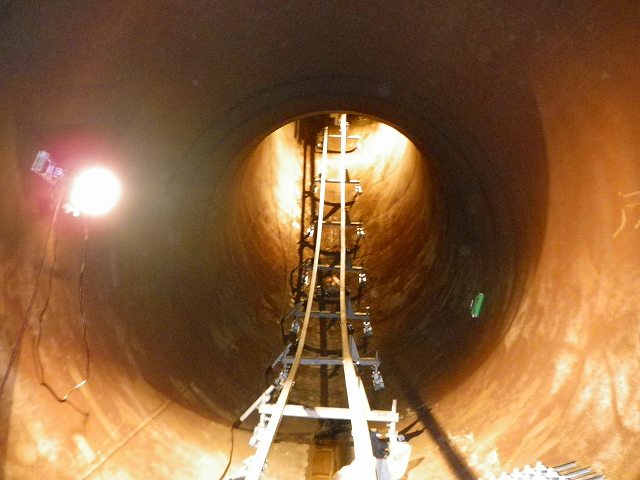

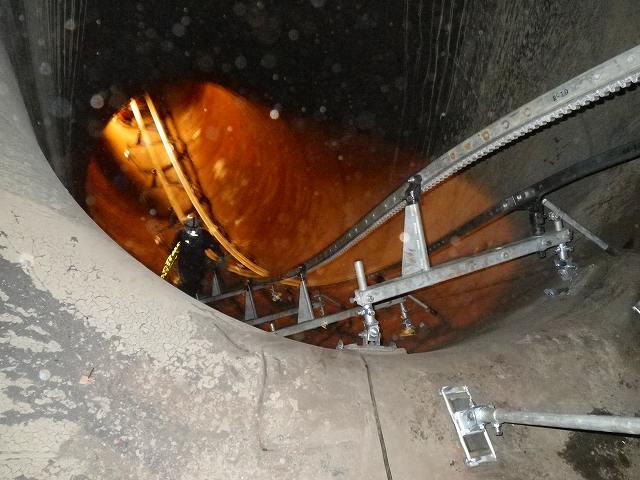

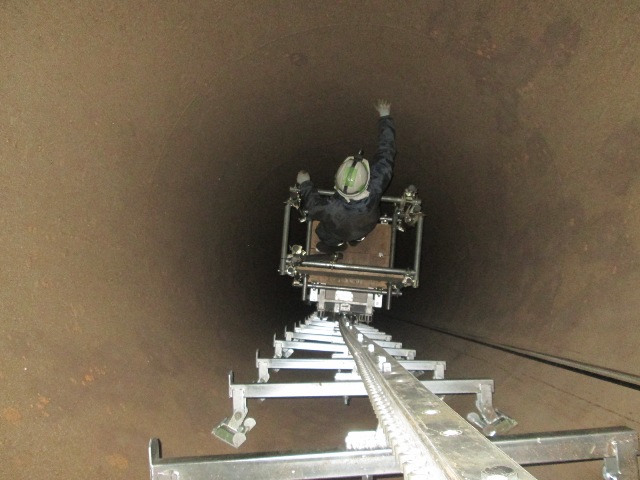

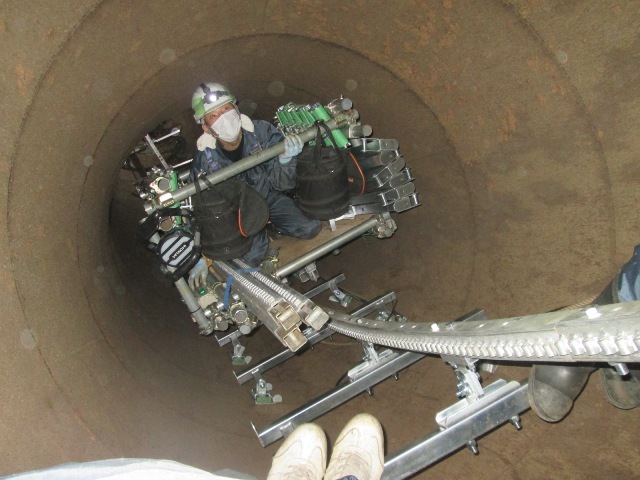

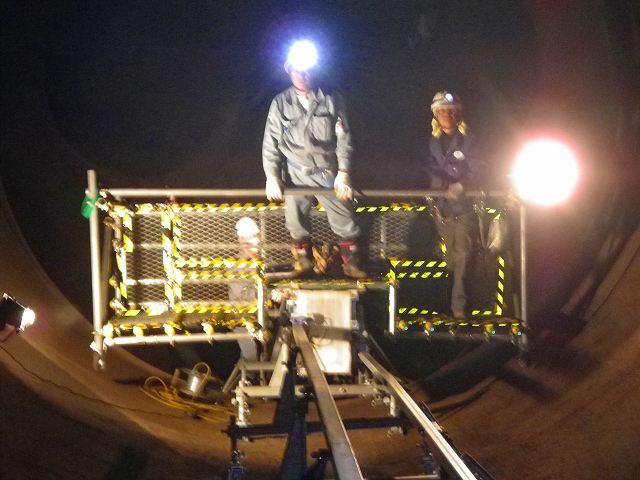

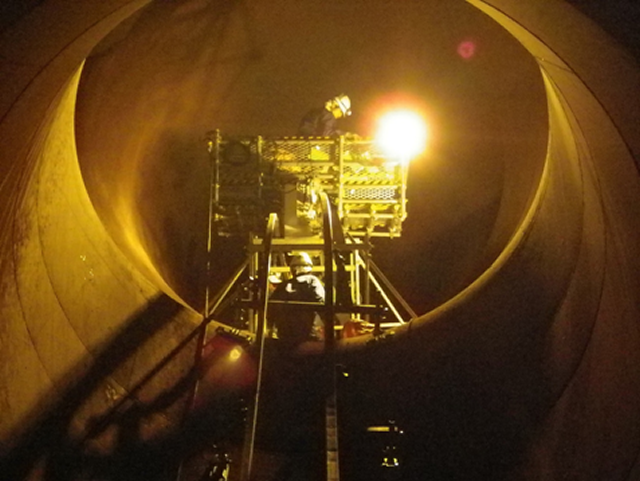

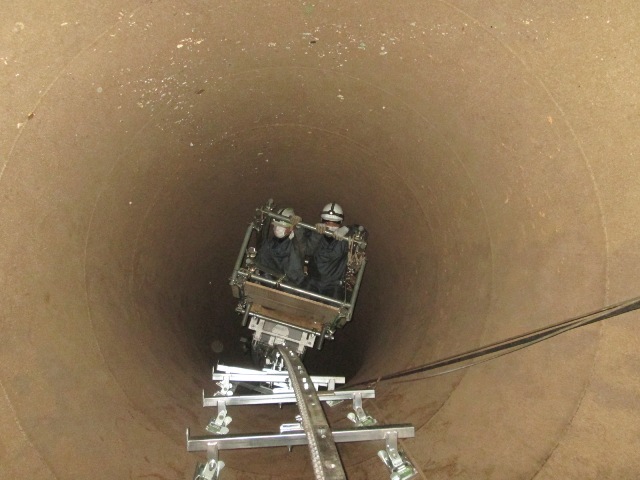

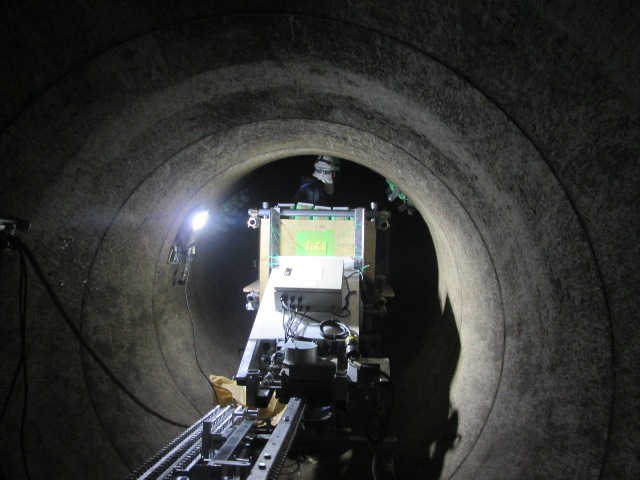

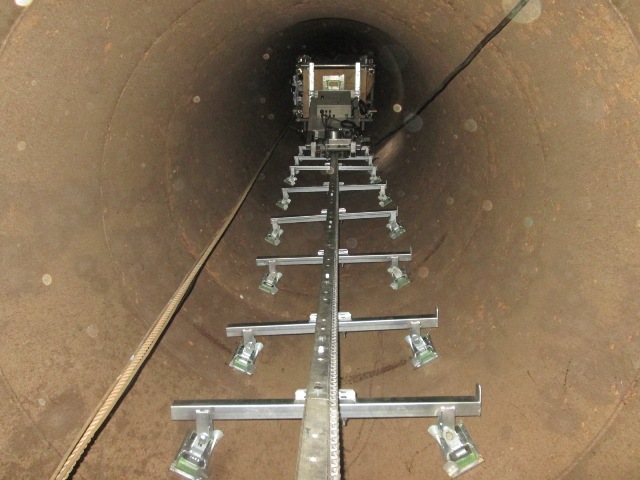

ダムの導水鉄管メンテナンス装置例







サムネイルクリックで拡大表示します。

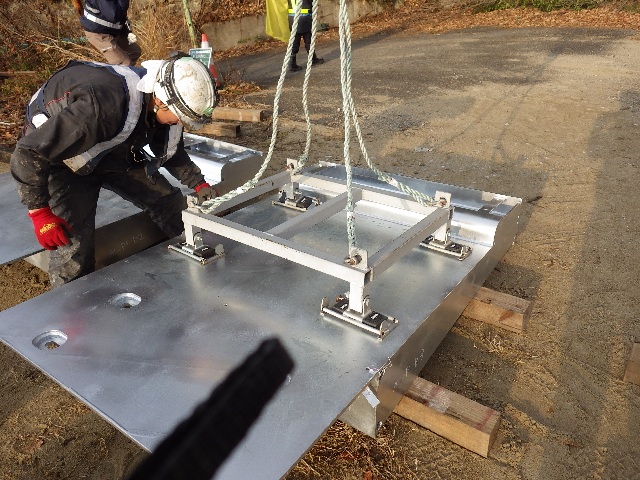

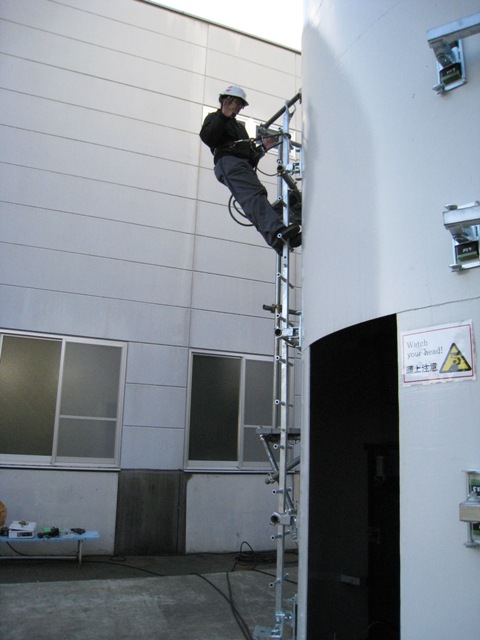

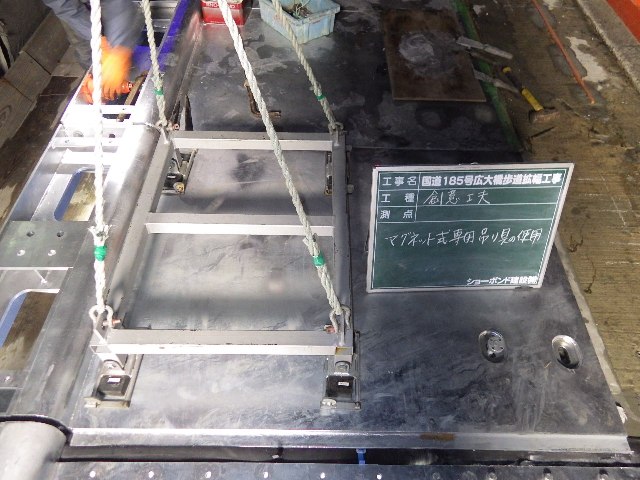

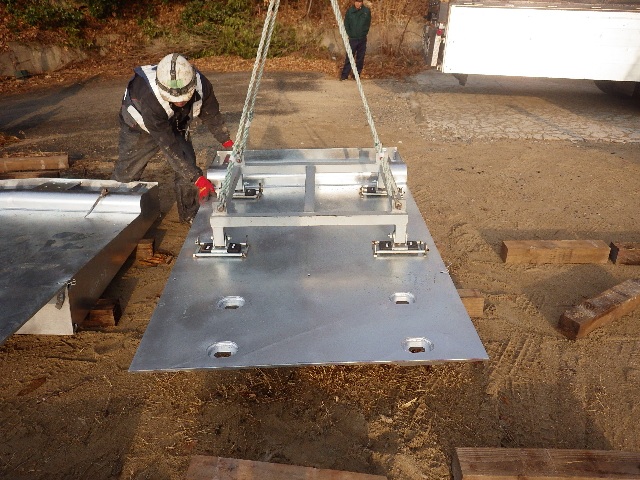

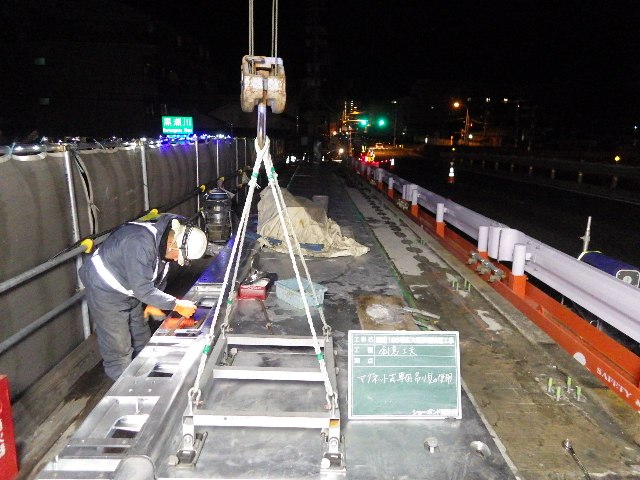

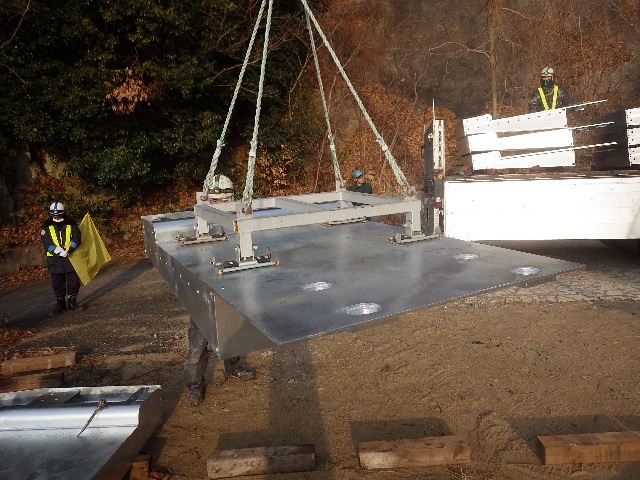

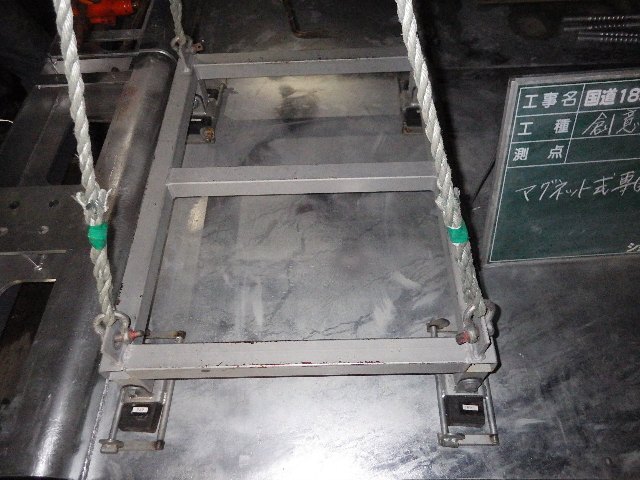

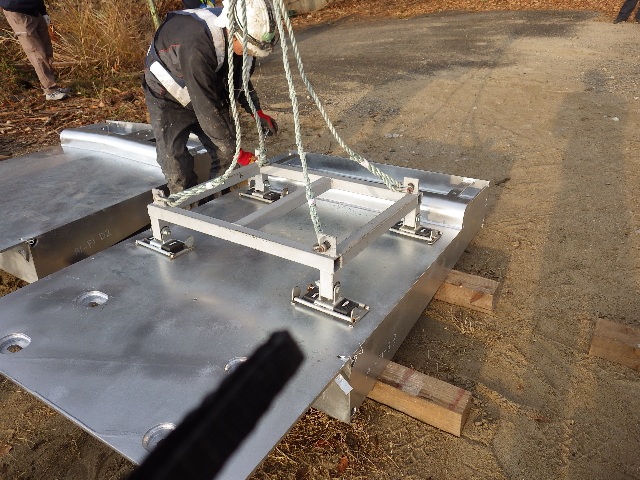

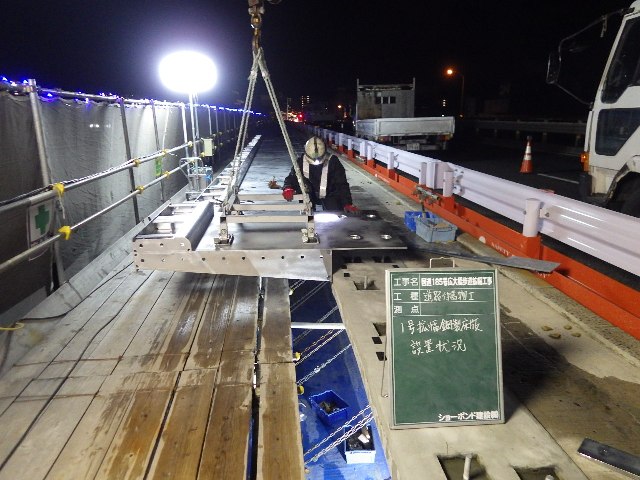

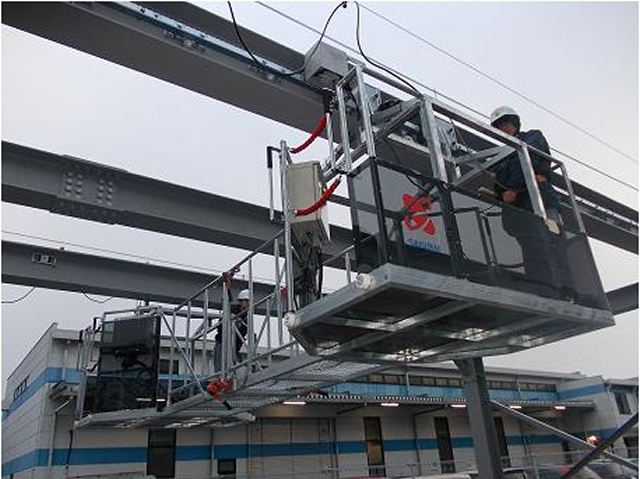

レールの仮設、足場の仮設以外にこんな使用方法も





サムネイルクリックで拡大表示します。

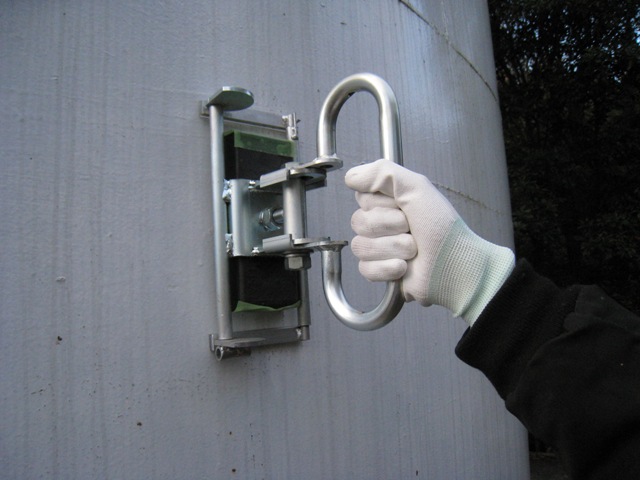

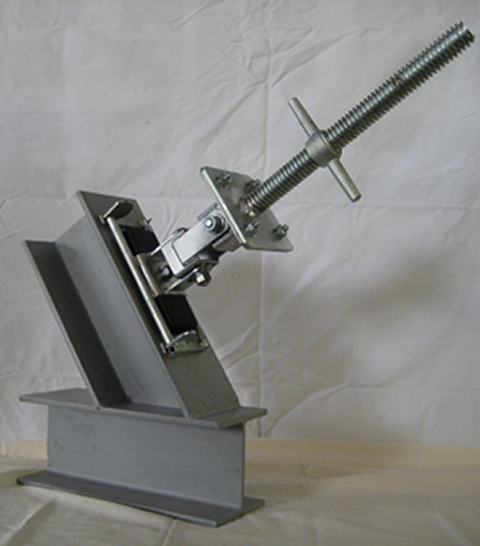

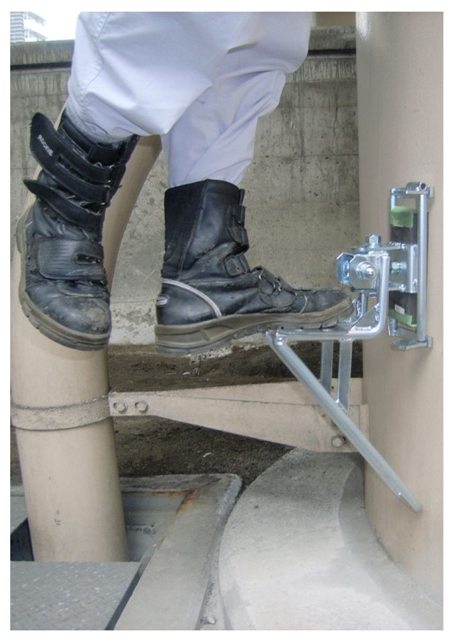

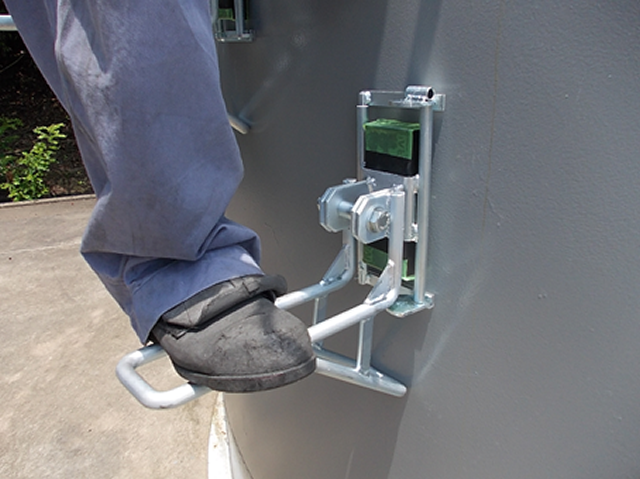

鋼製構造物に非常に有効です! ワンタッチ装着! マグネット足場!



サムネイルクリックで拡大表示します。

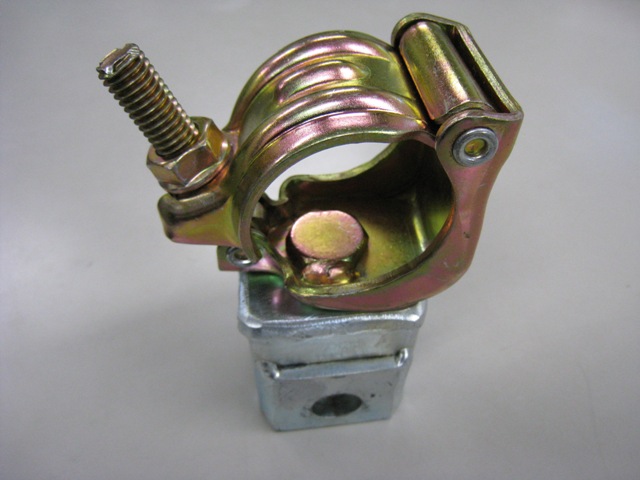

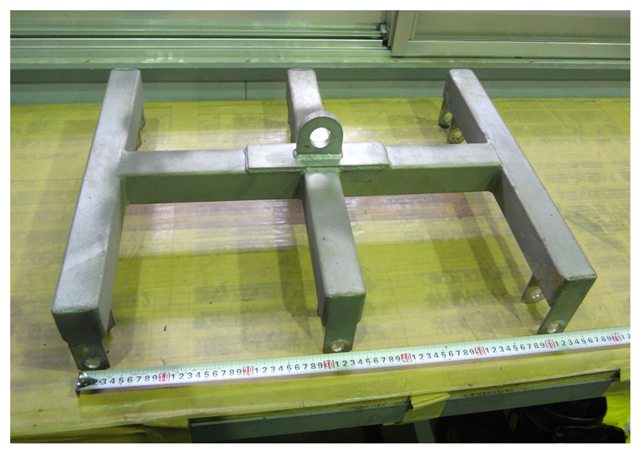

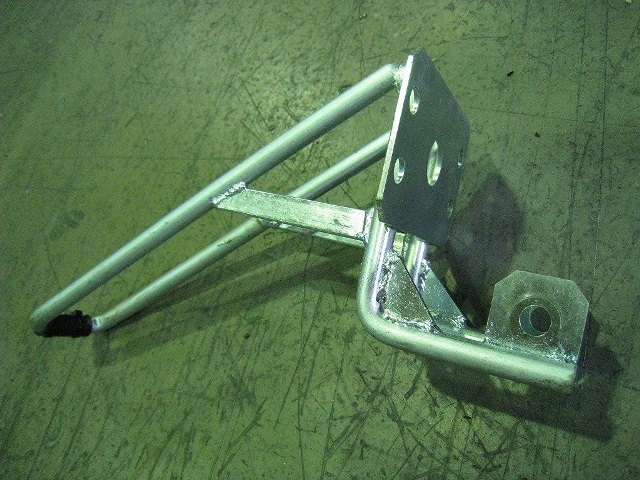

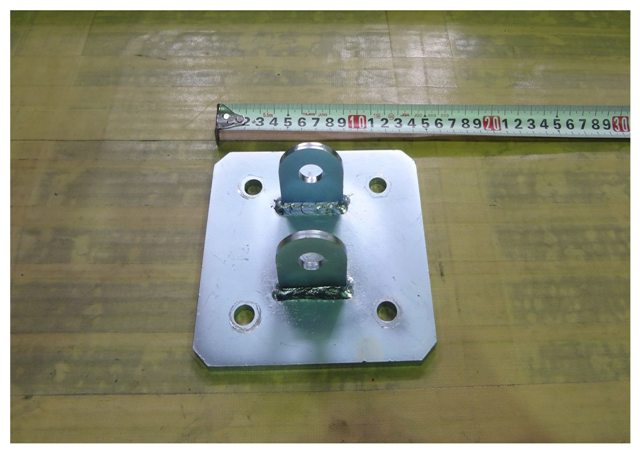

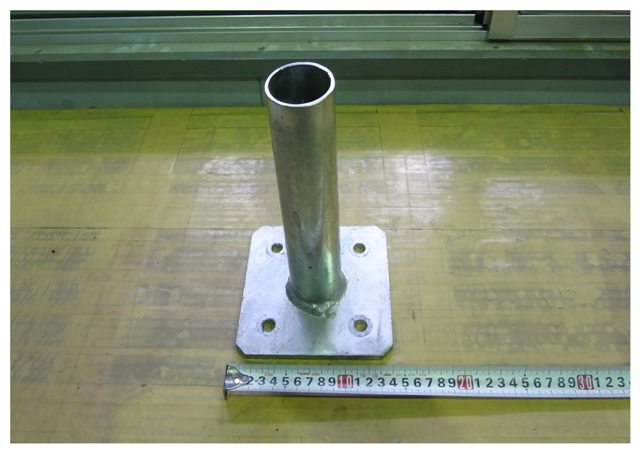

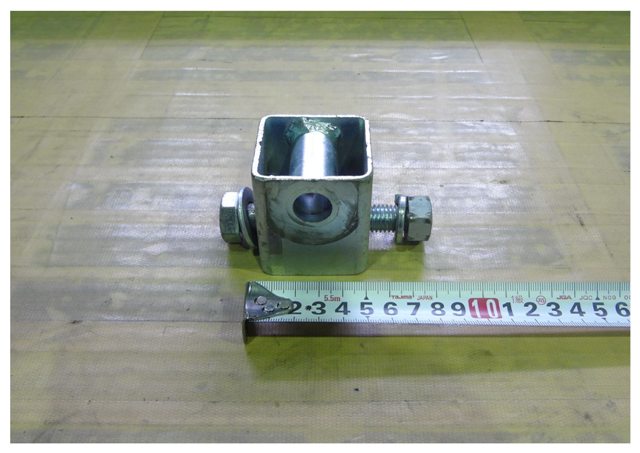

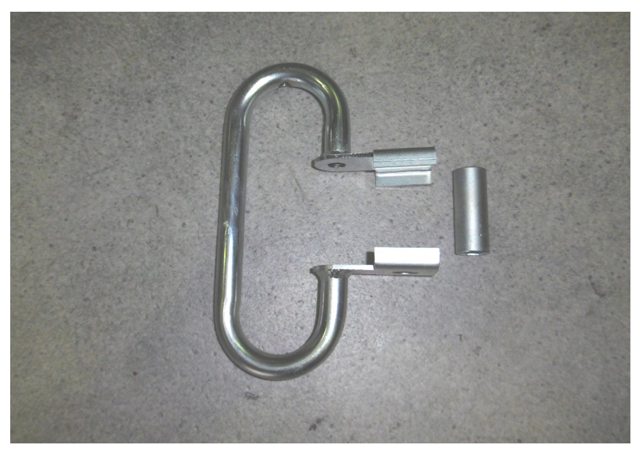

付属品





サムネイルクリックで拡大表示します。

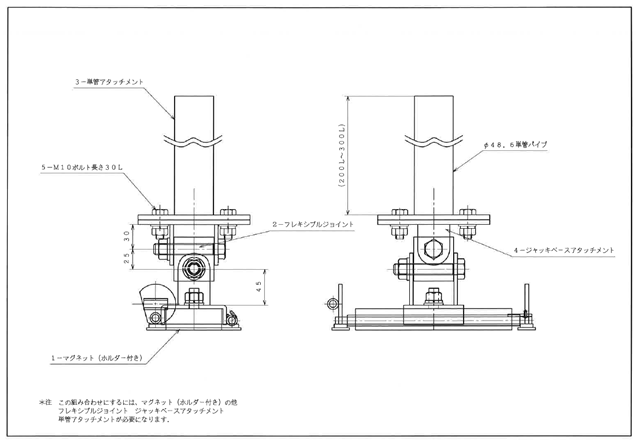

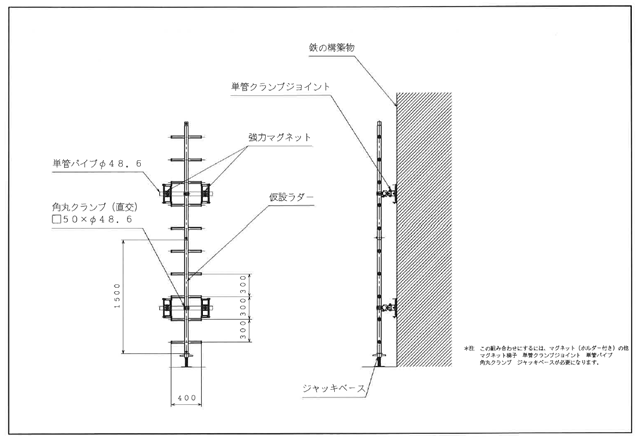

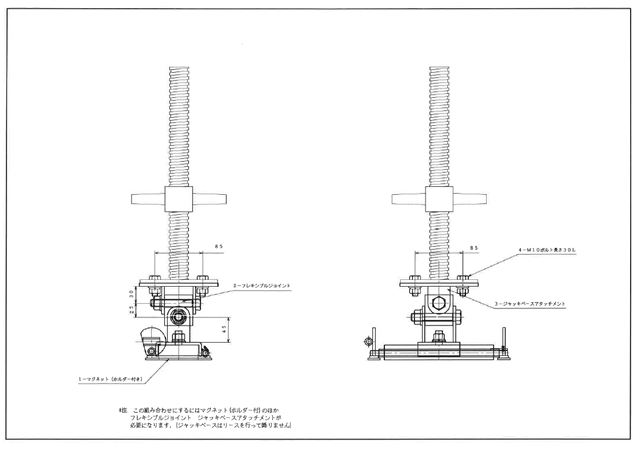

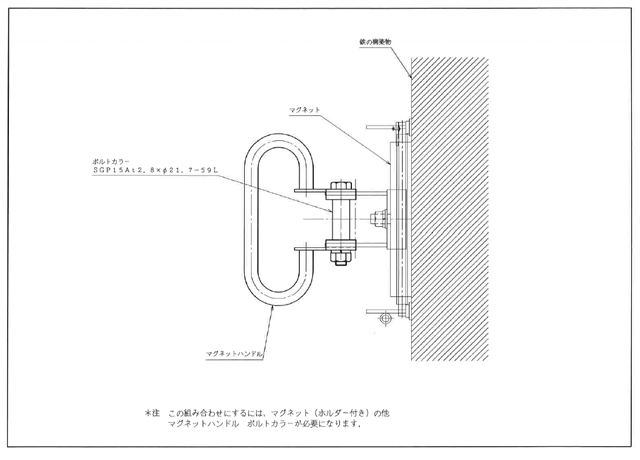

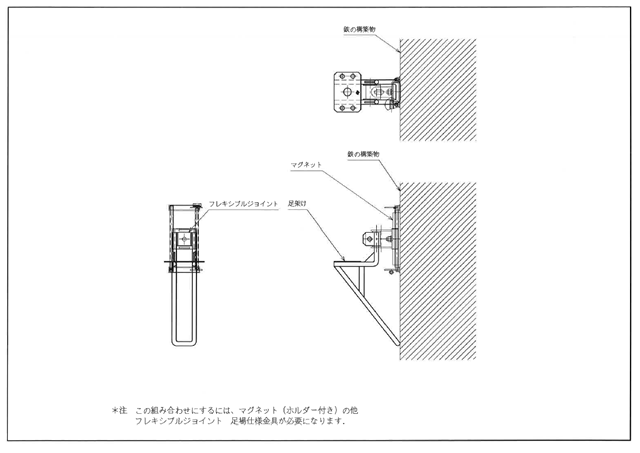

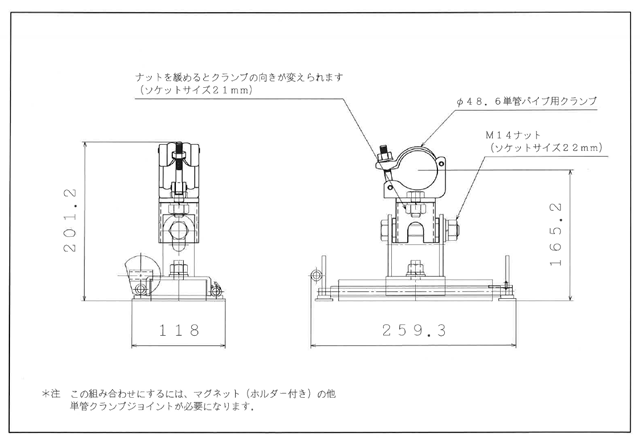

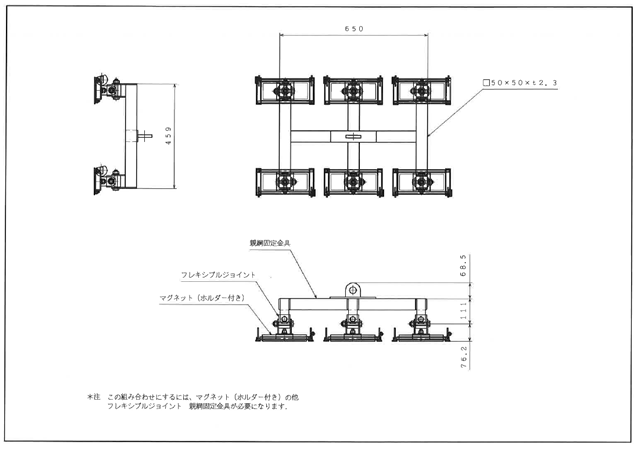

付属品図面





サムネイルクリックで拡大表示します。 詳細図面はこちら(PDF)

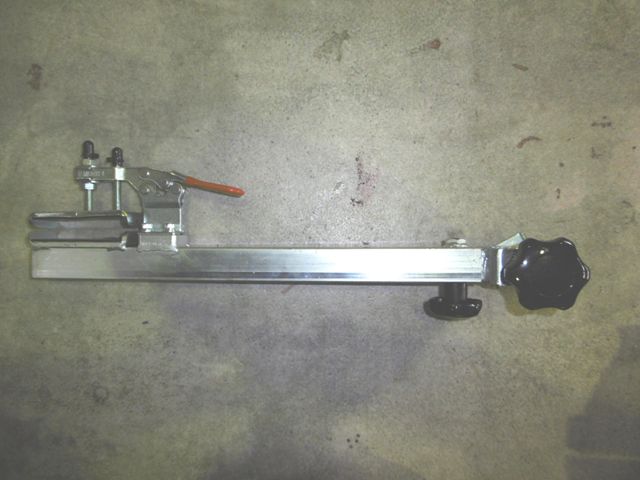

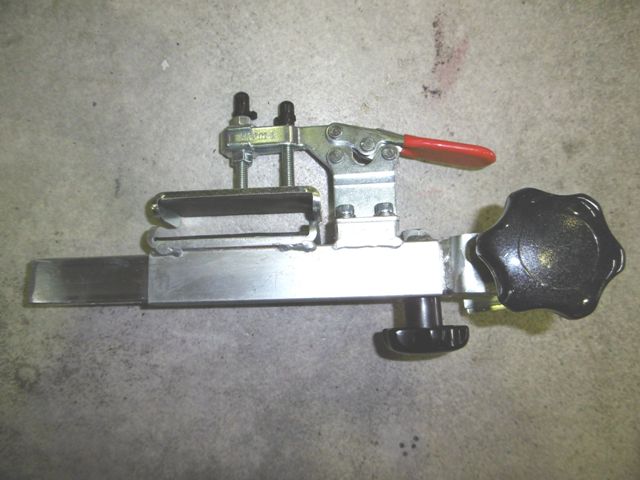

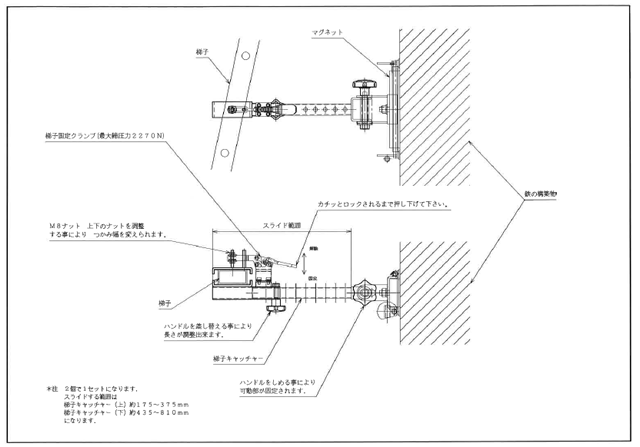

梯子キャッチャー

首都高メンテナンス神奈川株式会社

梯子キャッチャー使用時のメリット

労働安全衛生規則 移動はしご(527条)に「すべり止め装置の取付けその他転位を防止するために必要な措置を講ずること。」とあります。
今までは梯子を固定するのが困難な場合、作業員が昇降する時補助者が人力による固定を行っていました。
人力による固定は補助者の体力や腕力の差により安全な梯子の固定ができない場合があります。
梯子キャッチャーを使用すると強力マグネットを介して鋼製面に梯子が強力に密着・固定するため、ぐらつかず安定し安全性を大幅に向上させる事ができます。
梯子キャッチャーを使用して梯子の昇降を行うと人力による固定が不要になります。
そのため梯子を固定していた作業員が不要になったり別の作業に従事させる事ができます。



サムネイルクリックで拡大表示します。 詳細図面はこちら(PDF)

高所へのアクセス時に梯子や脚立の固定に使用

安全性が向上

マグネットを介して鋼製面へ梯子(脚立)が強力に密着・固定するため、ぐらつかず安定し安全性が大幅に向上。

人力固定が不要

製品のみで梯子を固定するため、昇降時に人力で支える固定が不要となり、作業効率もアップ。

着脱が容易

特殊な工具を使用せず、容易に3ステップで着脱可能。

固定方法・仕様

取付手順


先端部で梯子を挟み込み、レバーで固定 スライド部をずらし、磁石を鋼製面へ取付 固定ボルトをさしこみ固定 左右逆側と上下も固定【完了】



仕様

  • 磁石部(脱着金具を含む)はNETIS登録済み※1
    脱着式強力永久磁石を使用
  • 下部の2箇所を固定した後、安定した状態で上部の2箇所を固定(磁石4個/セット)
  • 使用場所に合わせた伸縮が可能
  • 特殊な工具を使用せず、レバーのみで取付加工※2

1NETIS登録番号:CB-110048-A
新技術名称:簡易脱着式強力マグネット足場、レール仮設工法



磁石1個当たり最大荷重(引張方向:5300N せん断方向:3400N)
※磁石は吸着面の状態により荷重が変わります。

2磁石部の取り外しにはシノ等が必要です。





















強力な永久磁石があるのは、誰もが知っていることですが、磁力が強くなればなるほど、一度貼り付けた強力磁石を取り外す事は容易ではありません。
当社は強力磁石をいとも簡単に取り外すことが出来る脱着金具を使用し、磁石を使用できる場所であれば色々な場所に足場を設置することが出来るようにしました。
例えば、従来ダムの導水管内のメンテナンスを行う際には、単管足場を使用するためには基礎の取付けに溶接が必要でした。導水管内のような狭あいな場所での溶接は感電、爆発、火災が発生しやすく、溶接のシールドガスやガス炎からの二酸化炭素が充満して酸素欠乏の危険もあり、また円形で傾斜している水管内は汚れで滑りやすく溶接作業が非常に困難です。また、足場撤去時には溶接した部分をグランインダーで取り除かなければならず、時間がかかる上溶接痕も残ります。
当社のマグネット足場を使用すれば溶接をせずに単管足場を仮設でき、作業の安全性が向上し作業時間も短縮できます。発電所内の工事であれば、点検補修時の工期短縮は停電期間短縮につながり、大きなコストダウンになります。
マグネット足場の強力磁石は主成分をネオジム、鉄、ホウ素から成るネオジム磁石で、希土類磁石(レアアース)の一種です。強力な磁場を作り出すという特性を持っていますが、温度特性が低く、摂氏80度未満が使用条件となります。また、磁石ですのでマグネット足場を設置する場所の材質は鉄でなければなりません。
マグネット足場はダムの導水管、鋼橋、鋼製橋脚、水門ゲート等鋼製構造物に有効です。
強力マグネット脱着金具を使用して作業台車用のレールを装着することもできます。従来は難しかった鋼製構造物の高所、曲面部への足場設置を容易にしました。このレール仮設工法を使用して当社は風力発電タワー用メンテナンス装置、導水管用メンテナンス装置を装着し、安全安心な作業足場を提供しております。
